Tipos de visualización de IVE

Al crear una nueva visualización, puede elegir el tipo de visualización más adecuado para los datos.

Suscripción Explorador visual interactivo
Disponibilidad por región

Todas las regiones
Tipo de usuario

Negocio, Gerente de Proyecto y Almacén
Permisos
  • Servicios de plataforma: Ejecutar, enumerar, ver, agregar, editar, eliminar para el explorador visual interactivo
  • Permisos para los datos que contiene el tablero visual

En la tabla siguiente se explican los tipos de visualización disponibles con el Explorador visual interactivo.

Descripciones de los tipos de visualización de IVE
Ejemplo de visualización Tipo de visualización Descripción

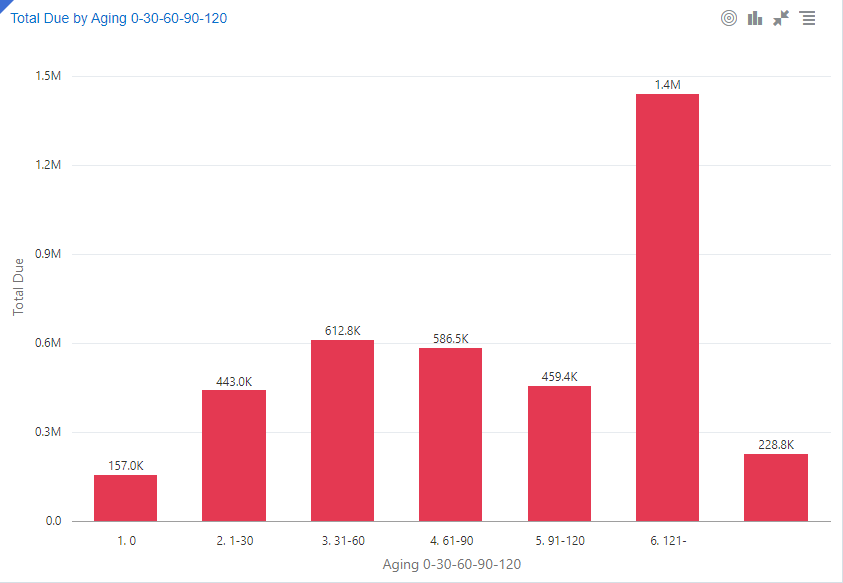

Las barras rojas indican el importe total adeudado por el vencimiento de 0 a 30 días, 60 días, 90 días y 120 días. Barra Los gráficos de barras son mejores cuando los cambios son más grandes y más visibles.

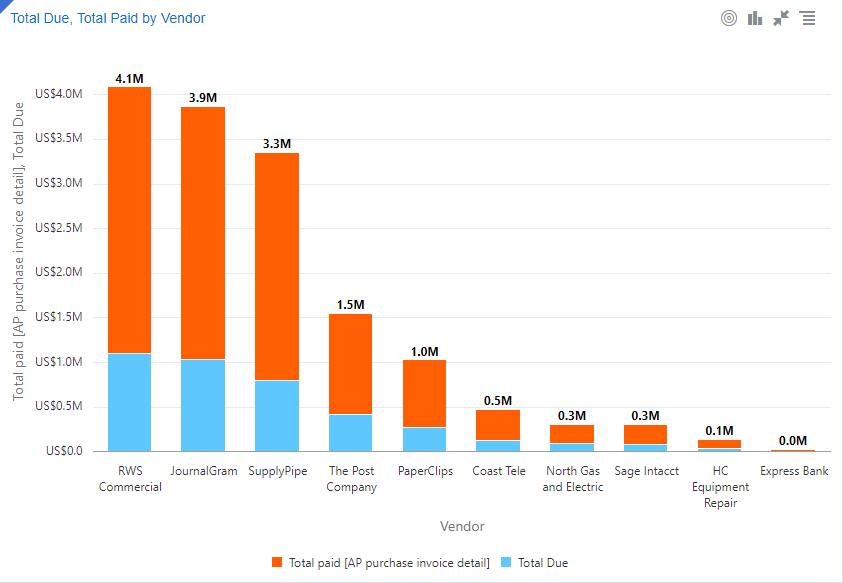

Barras apiladas azules y naranjas que indican el importe total adeudado por cada proveedor. Barra apilada Los gráficos de barras apiladas ayudan a visualizar el conjunto de un grupo en cada elemento.

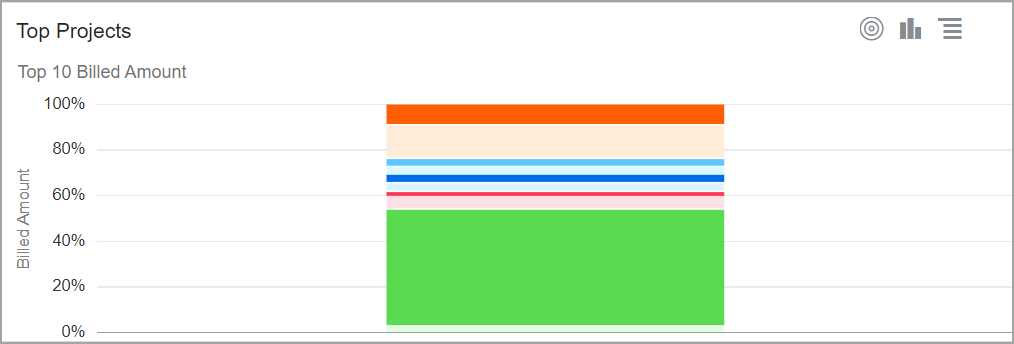

Gráfico de barras 100 por ciento apiladas. Muestra capas de color de diferentes anchos que representan un porcentaje del importe facturado. Las capas se apilan una encima de la otra para formar una gran columna vertical. Barra 100% apilada El gráfico de barras apiladas al 100 % muestra el porcentaje relativo de varias series de datos en barras apiladas. El total (acumulativo) de cada barra apilada siempre es igual al 100%.

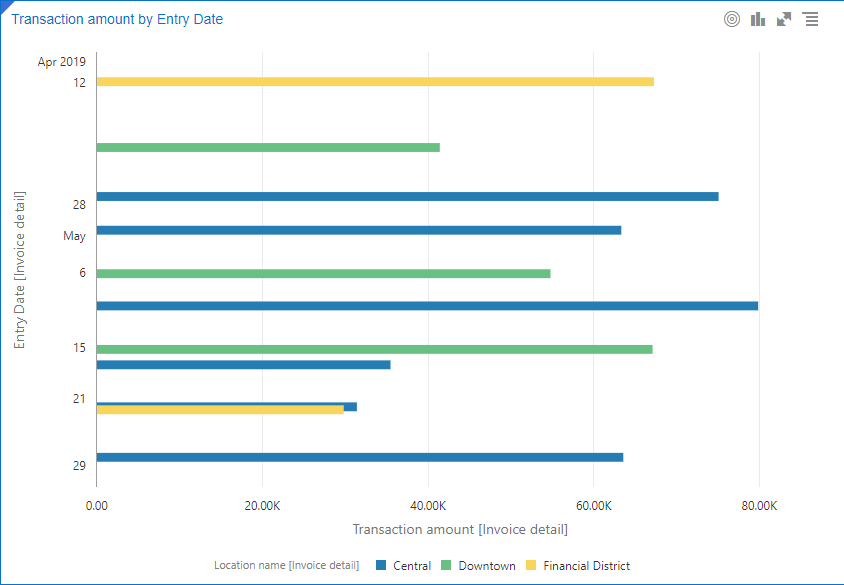

Las barras horizontales en tres colores diferentes comparan los importes de las transacciones por fecha para tres ubicaciones: el centro, el centro y el distrito financiero. Barra horizontal Los gráficos de barras horizontales son útiles para comparar un gran número de valores o cuando las etiquetas de valores necesitan más espacio.

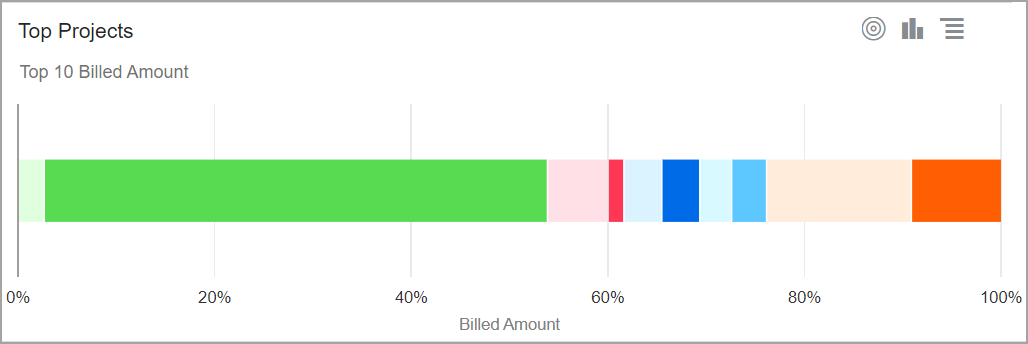

El gráfico horizontal del 100 por ciento muestra segmentos de color de diferentes anchos en una fila larga. Horizontal 100% El gráfico horizontal del 100 % contiene barras horizontales, cada una de las cuales representa el 100 % del valor de los datos. Todas las barras tienen la misma altura. Los anchos representan las variaciones numéricas que se muestran como porcentajes.

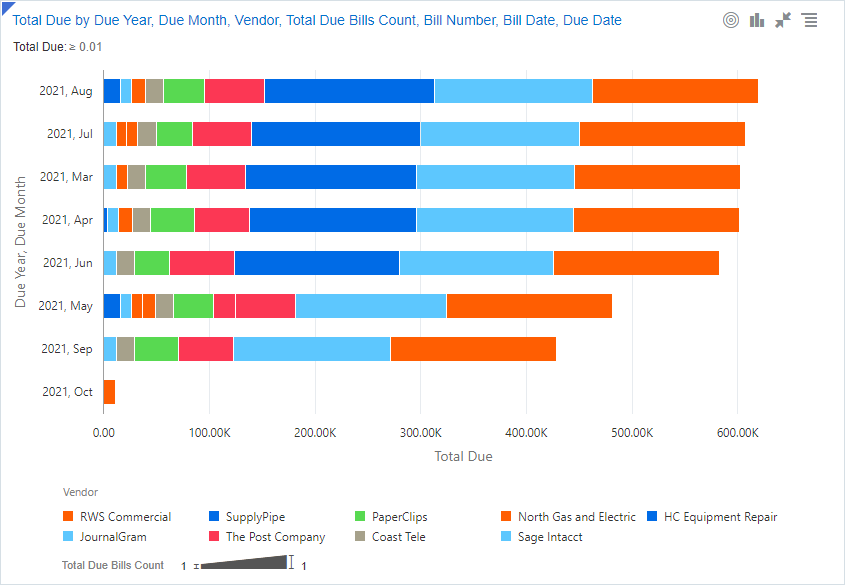

Barras horizontales apiladas en diferentes colores comparan el monto total adeudado por nueve empresas entre agosto de 2001 y octubre de 2001. Apilado horizontal Ampliación del gráfico de barras horizontales de los valores numéricos de una categoría a dos o más.

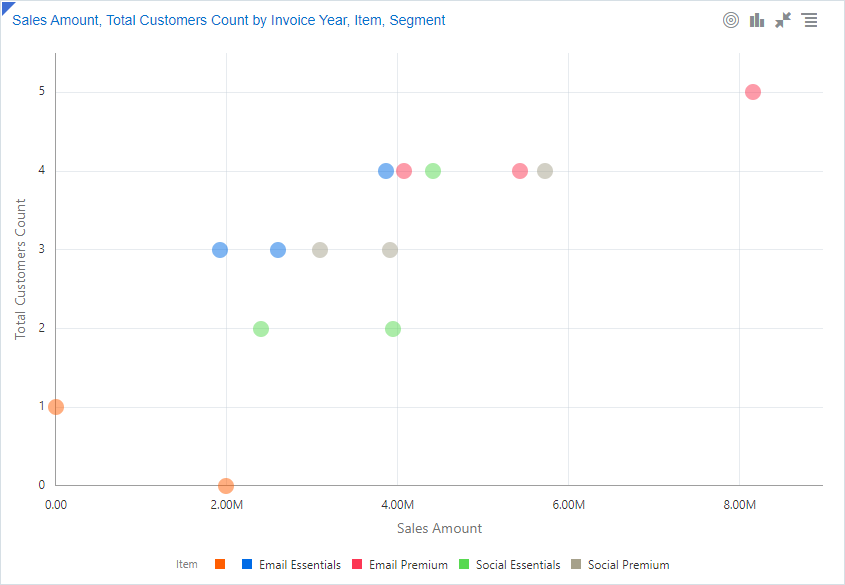

Puntos de colores colocados para comparar el número total de clientes de cinco productos diferentes. Esparcir Los puntos representan valores para dos variables numéricas diferentes. Los diagramas de dispersión son útiles cuando se necesita comparar entre categorías, pero la línea de base cero no es útil.

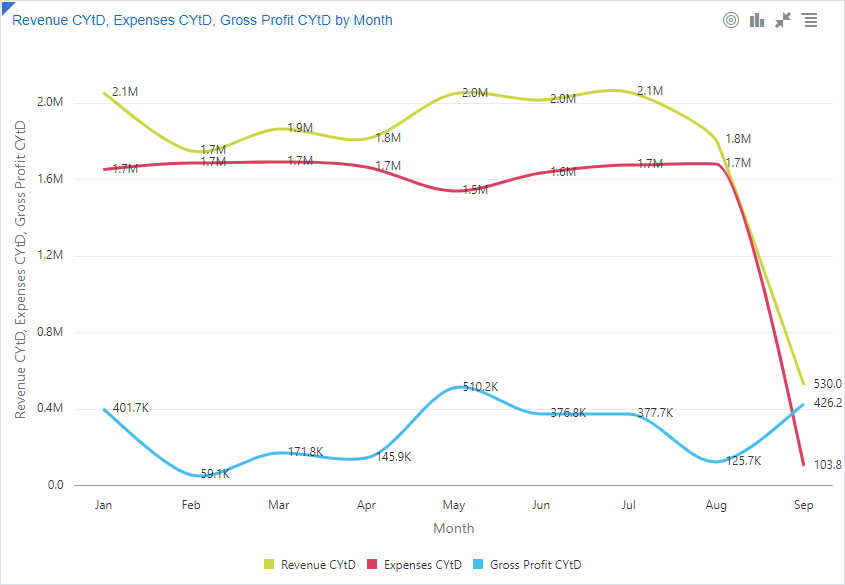

Tres líneas de diferentes colores comparan los ingresos, los gastos y las ganancias brutas por mes. Línea Los gráficos de líneas muestran los cambios en el valor a lo largo del tiempo o la medición. Los gráficos de líneas muestran las tendencias generales y pueden ayudar a hacer predicciones o proyecciones futuras.

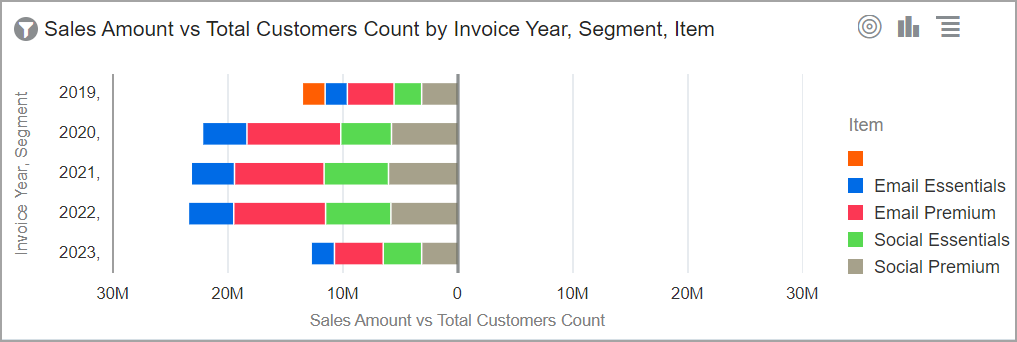

Muestra el importe de las ventas anuales en comparación con el total de clientes, segmentos y artículos mediante segmnets de línea horizontales apilados codificados por colores.

Mariposa

 El gráfico de mariposa muestra la relación más importante para los datos seleccionados. También conocido como pajarita o gráfico de mariposa debido a su forma que es como una pajarita.

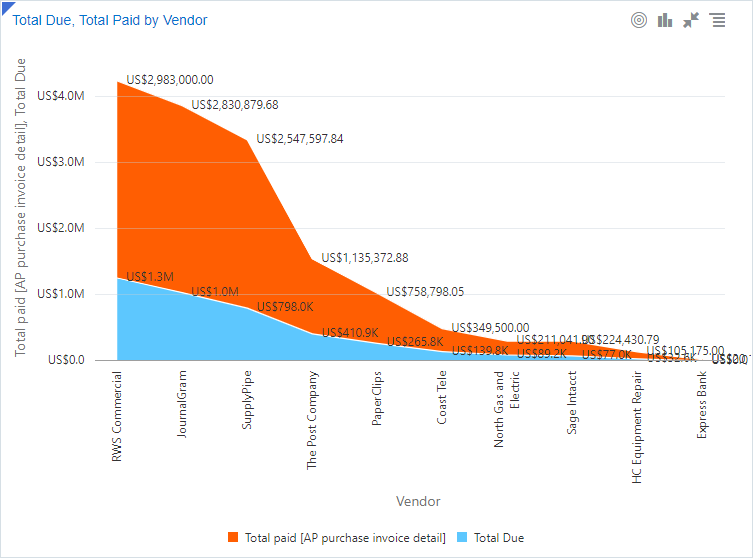

Las áreas sombreadas de diferentes colores comparan la cantidad total pagada en dólares estadounidenses por diez proveedores diferentes. Área Los gráficos de área son similares a los gráficos de líneas, pero añaden sombreado entre la línea y una línea de base. Los gráficos de área son útiles para realizar un seguimiento de los cambios en dos o más grupos relacionados que componen una categoría completa.

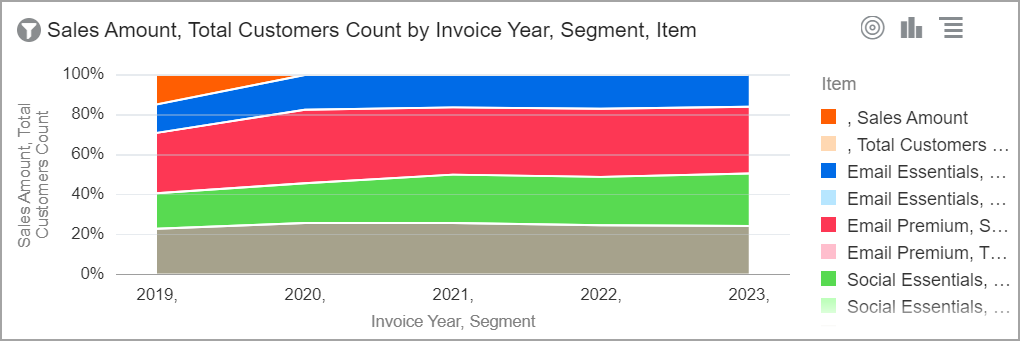

El gráfico muestra barras horizontales codificadas por colores que representan el importe de las ventas por número total de clientes por artículo, desde 2019 hasta 2023. 100% de área El gráfico de área del 100 % muestra los datos trazados como áreas apiladas, por lo que el área acumulada siempre representa el 100 %. Este gráfico muestra el porcentaje que cada componente contribuye a la progresión a lo largo del tiempo.

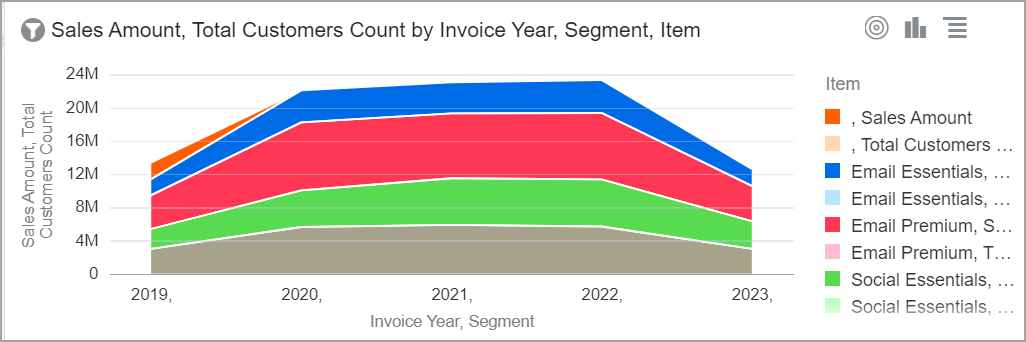

Las bandas horizontales apiladas codificadas por colores representan los importes de ventas del total de clientes por artículo. La curva en las barras muestra la tendencia que abarca desde 2019 hasta 2023. Área apilada Un gráfico de área apilada compara diferentes variables por sus cantidades a lo largo del tiempo. Cada grupo se muestra uno encima del otro con diferentes colores o sombreados. Este gráfico facilita la lectura de la evolución del total.

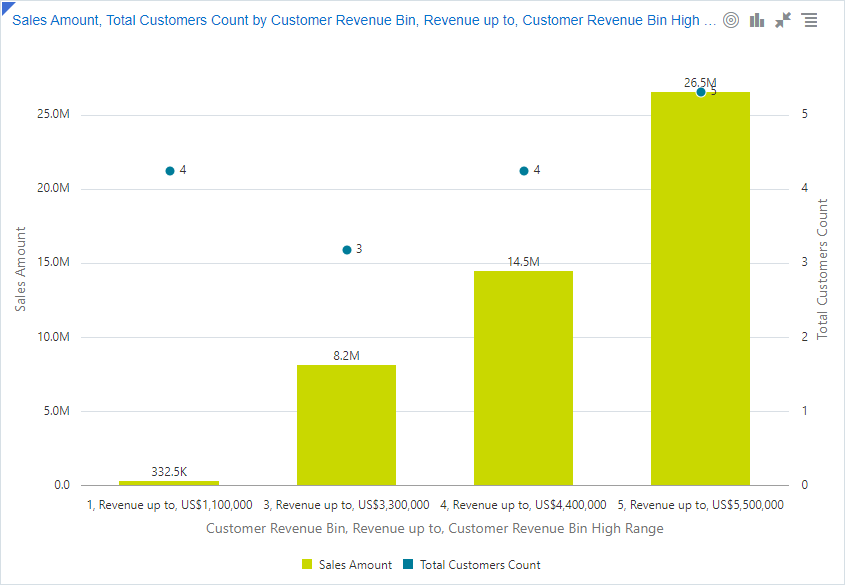

Combinación de puntos dispersos y barras verticales que comparan las ventas totales con el total de clientes. Combo Los gráficos combinados se superponen a dos gráficos diferentes con un eje horizontal compartido. Estos gráficos son útiles para mostrar una comparación entre los dos valores verticales. Puede analizar el contexto de la variable de eje horizontal junto con la comparación de valores verticales.

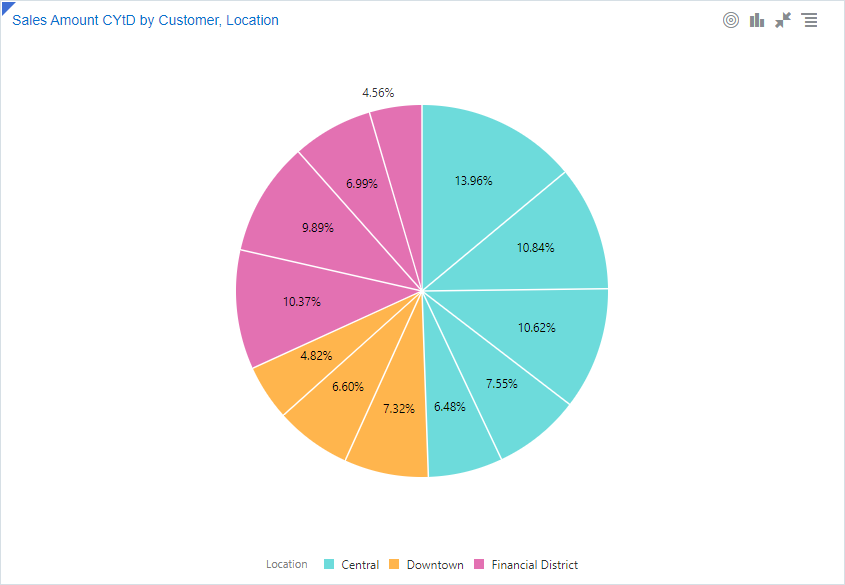

Círculo dividido en segmentos de diferentes colores para comparar el importe de las ventas por cliente en tres ubicaciones: centro, centro y distrito financiero. Pie Los gráficos circulares se utilizan cuando se comparan partes de un todo.

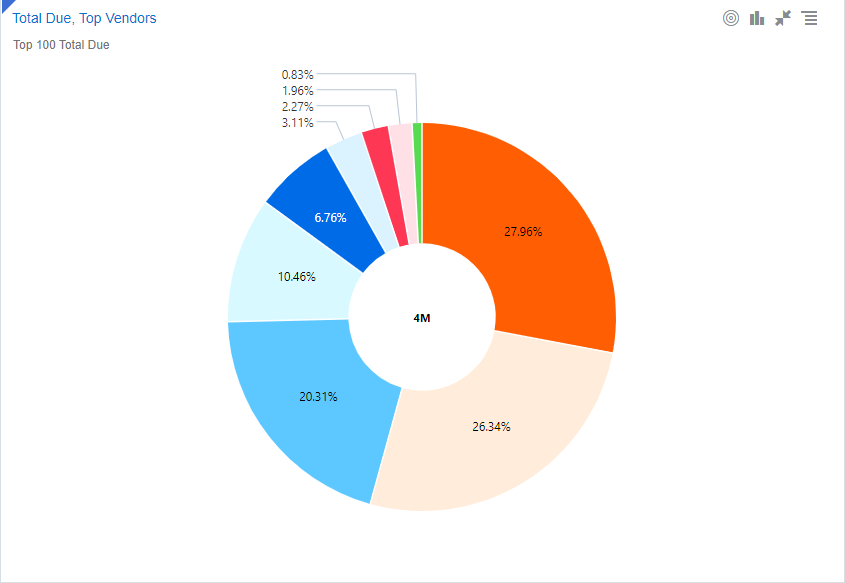

Círculo dividido en varios segmentos de colores con un área abierta en el centro para comparar el monto total adeudado por el proveedor. Dónut Al igual que un gráfico circular, un gráfico de anillos muestra categorías individuales como porcentajes del todo. El gráfico de anillos con un agujero en el centro muestra las categorías como arcos en lugar de sectores.

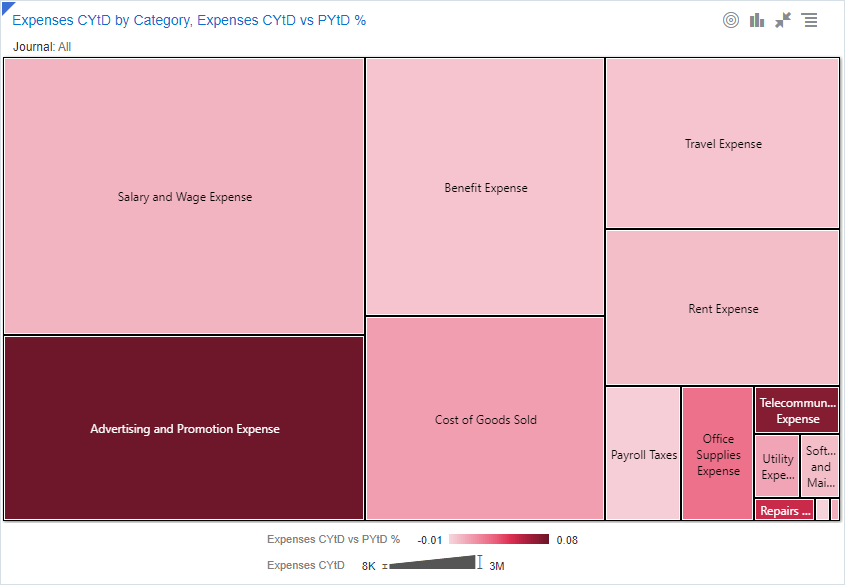

Rectángulo dividido en varios segmentos de diferentes tamaños y colores para representar categorías de gastos para una comparación de valores de alto nivel. Mapa de rectángulos Los diagramas de rectángulos representan un conjunto jerárquico (estructurado en árbol) de datos. Los diagramas de árbol no indican necesariamente los valores numéricos exactos, sino que dividen el conjunto de datos en partes e identifican rápidamente los componentes más grandes y más pequeños.

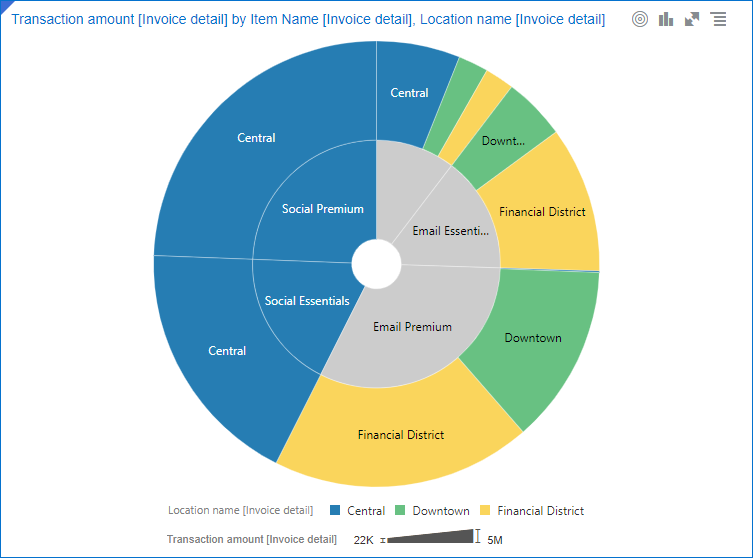

Círculo dividido en segmentos de diferentes colores en anillos graduados para comparar los importes totales de las transacciones por artículo para tres ubicaciones: centro, centro y distrito financiero. Sunburst Los rayos solares son otra forma de representar datos jerárquicos. Cada nivel de la jerarquía está representado por un anillo o círculo, con el círculo más interno como la parte superior de la jerarquía.

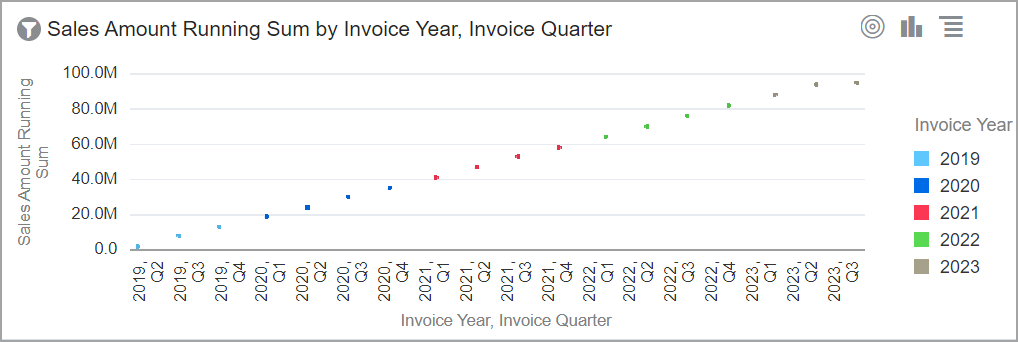

Muestra la suma acumulada del importe de las ventas trimestralmente durante los años de facturación de 2019 a 2023. Diagrama de caja Los diagramas de caja proporcionan un resumen visual de los datos para que pueda identificar rápidamente los valores medios. Los datos se dividen en secciones para mostrar la dispersión y los signos de asimetría.

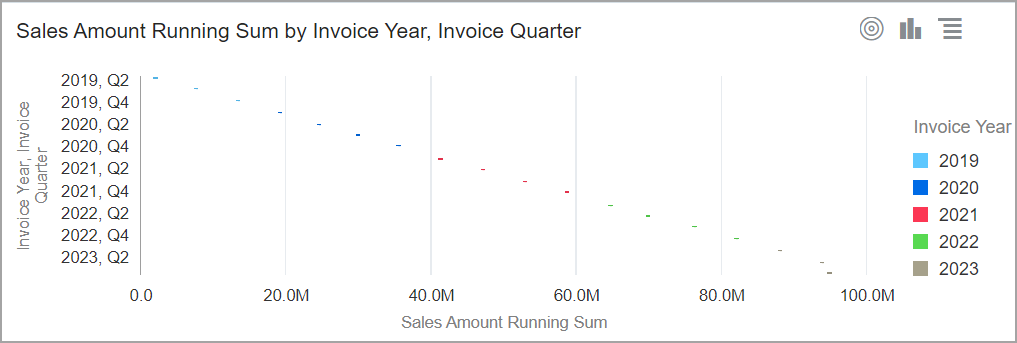

Similar al gráfico de diagrama de caja, excepto que este gráfico presenta los datos en un formato horizontal. El año y el trimestre de la factura están en el eje Y, con la suma acumulada del importe de las ventas asignada a lo largo del eje X. Diagrama de caja horizontal Un gráfico de diagrama de caja horizontal utiliza horizona. Una línea central marca el valor de la mediana. Las líneas se extienden desde cada cuadro para mostrar el rango del resto de los datos. Los puntos que aparecen más allá de los bordes de la línea muestran los valores atípicos.

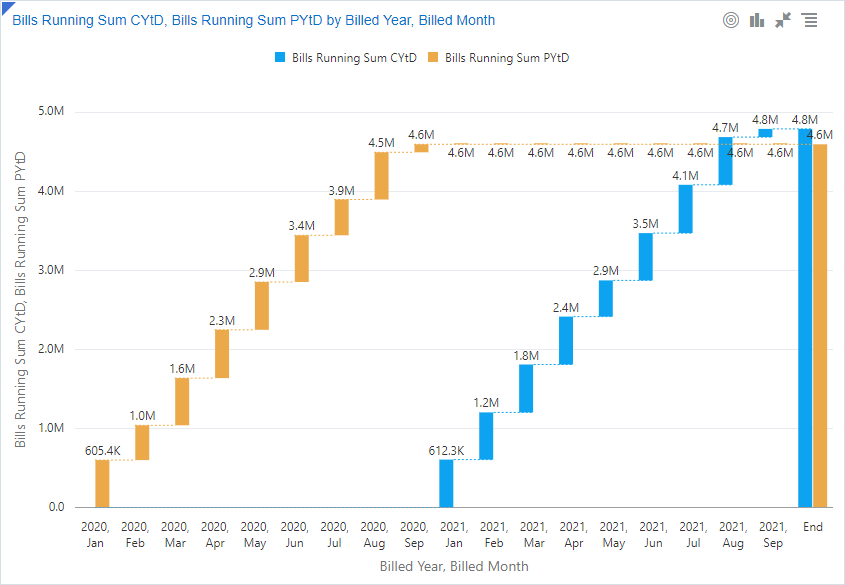

Barras espaciadas secuencialmente de diferentes colores para indicar las sumas acumuladas de facturas de dos empresas diferentes, por mes y año. Cascada Los gráficos en cascada muestran el efecto acumulativo de los valores introducidos secuencialmente (positivos o negativos). Estos gráficos revelan la historia detrás del cambio neto en un valor particular entre dos puntos.

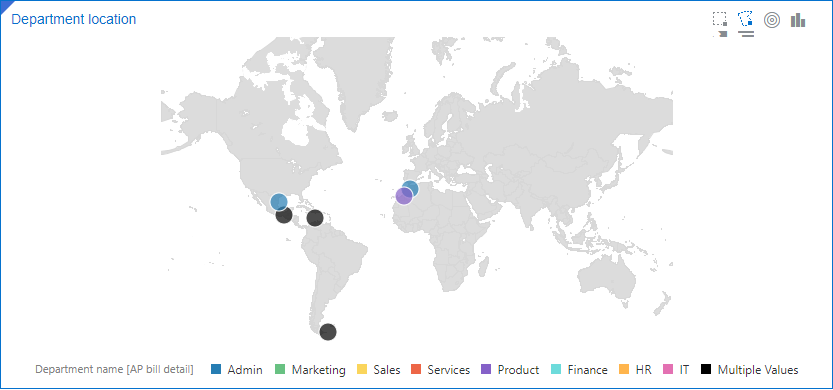

Mapa del mundo con puntos que representan las ubicaciones geográficas de nueve departamentos de la empresa en varios continentes. Correlacionar Los mapas pueden ser útiles para visualizar las regiones geográficas de los datos.

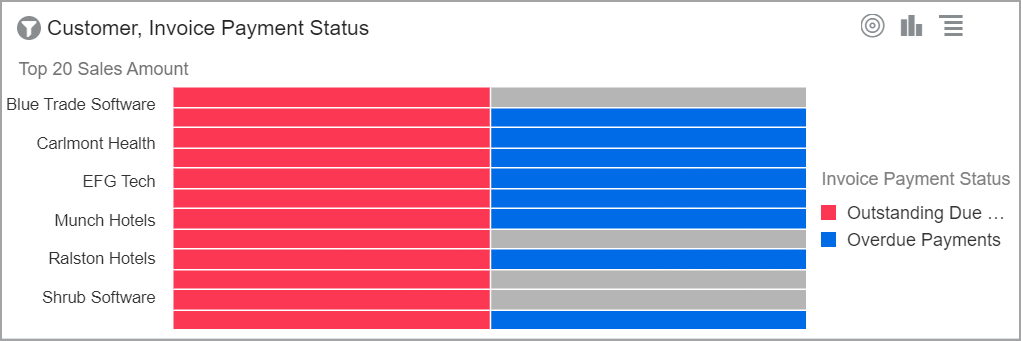

Los clientes con facturas pendientes que vencen se muestran como celdas de colores a la derecha. Los clientes con pagos atrasados se muestran como celdas azules a la derecha. Los clientes se enumeran a lo largo del eje Y del gráfico. Mapa de calor de la cuadrícula El gráfico de mapa de calor de cuadrícula muestra los valores de una variable principal en dos variables de eje en una cuadrícula de cuadrados de colores. Las variables del eje se dividen en rangos y el color de cada celda indica el valor de la variable principal.

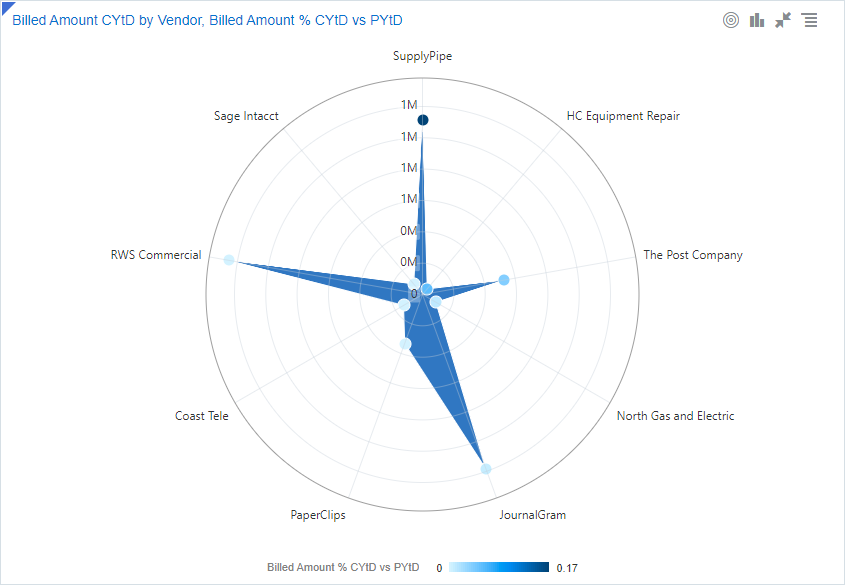

Círculo con picos sombreados que irradian desde el centro para mostrar el máximo facturado por el proveedor y el porcentaje de CYID facturado frente a PYID. Área de radar Los gráficos de radar se utilizan para trazar uno o más grupos de valores en varias variables comunes. Utilice los gráficos de radar cuando desee resaltar los valores atípicos y los puntos en común.

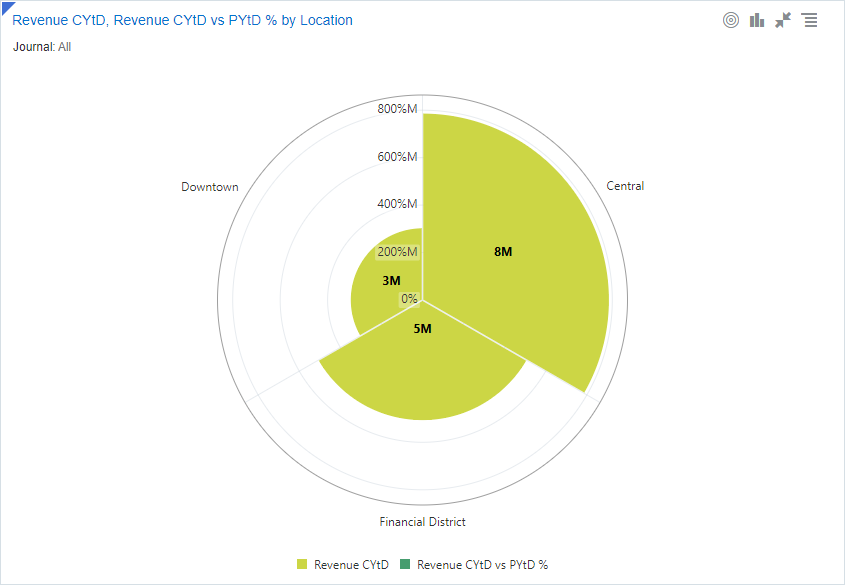

Encierra un círculo con segmentos sombreados para mostrar los puntos en común de los importes de ingresos por ubicación. Barra de radar

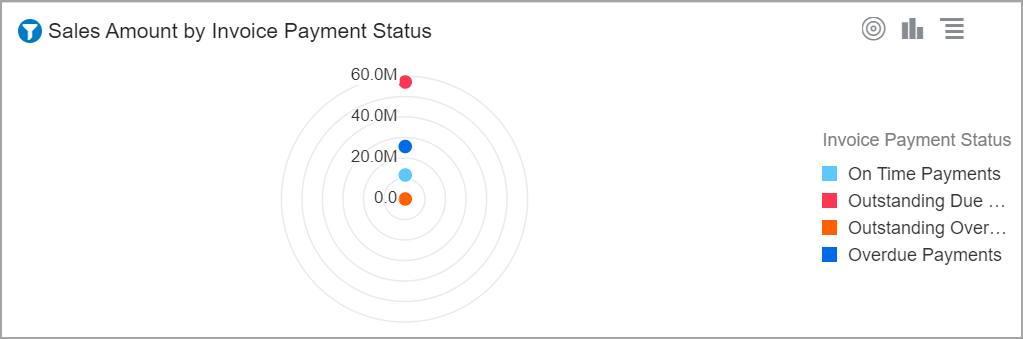

Asigna el importe de las ventas en millones por estado de pago de la factura en círculos concéntricos. Los diferentes colores indican el estado del pago, desde puntual hasta vencido. Línea de radar El gráfico de líneas de radar muestra varios puntos de datos y las variaciones entre ellos. Este gráfico es útil para comparar los puntos de dos o más conjuntos de datos. Puedes trazar varias variables en un solo gráfico para identificar patrones y tendencias en tu fecha.

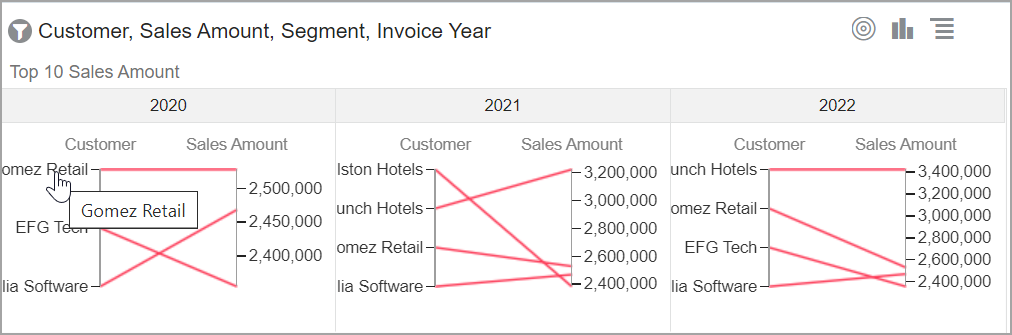

El gráfico muestra las ventas totales de los clientes comparadas anualmente, desde 2020 hasta 2022. Coordenadas paralelas Las gráficas de coordenadas paralelas son ideales para comparar muchas variables y ver las relaciones entre ellas.

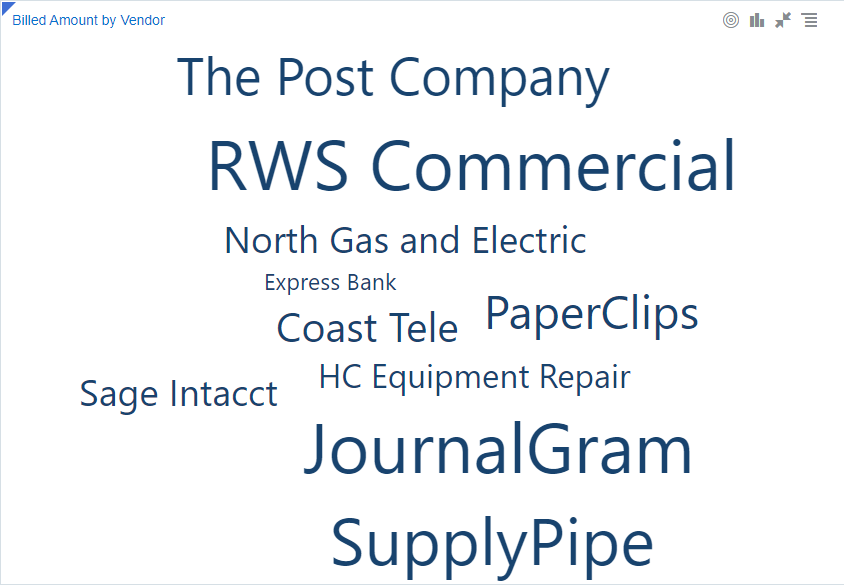

Visualización aleatoria de las palabras clave más destacadas que se encuentran en un conjunto de datos textuales. Las palabras con letra más grande indican una mayor prominencia. Nube de etiquetas Las nubes de etiquetas son una forma ideal de extraer las partes más pertinentes de los datos textuales. Pueden ayudar a las empresas a subrayar y centrarse en ciertas palabras clave.

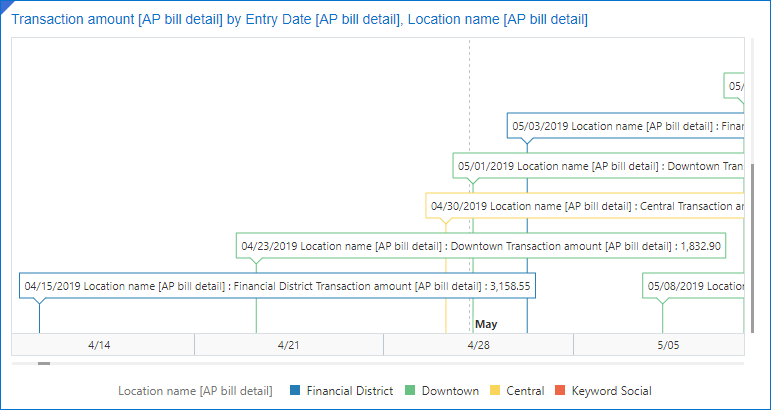

Los importes de las transacciones se muestran por fecha de entrada para cada ubicación: distrito financiero, centro, centro y palabra clave social. Línea de tiempo Las líneas de tiempo ayudan a visualizar un proceso o eventos que tuvieron lugar durante un período de tiempo.

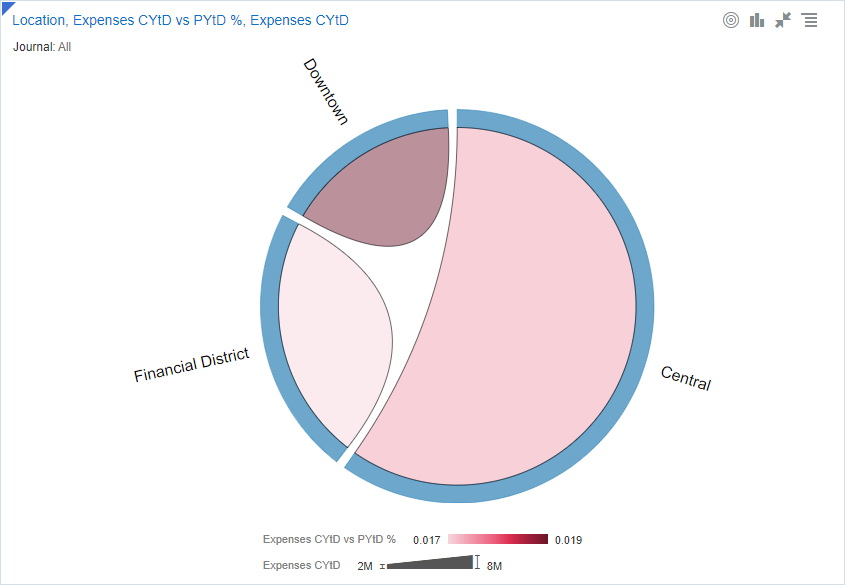

Círculo con áreas sombreadas para ver el porcentaje de gastos de CYID frente a PYID por ubicación: centro, centro y distrito financiero. Diagrama de acordes Los diagramas de cuerdas muestran los flujos o conexiones entre varias entidades. Los diagramas de cuerdas proporcionan una forma de visualizar conjuntos de datos tabulares y ver las relaciones dirigidas entre ellos.

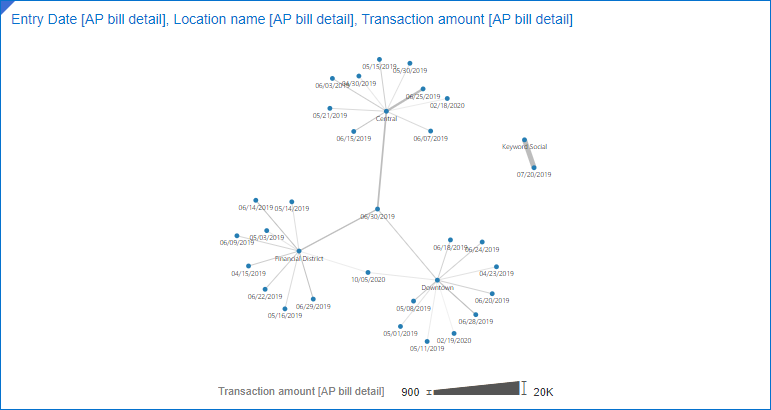

Líneas rectas conectadas en ramas en forma de árbol entre las fechas de entrada de facturas de Cuentas a pagar, las ubicaciones y los montos de las transacciones. Red Las redes muestran tareas, dependencias y rutas críticas para los proyectos.

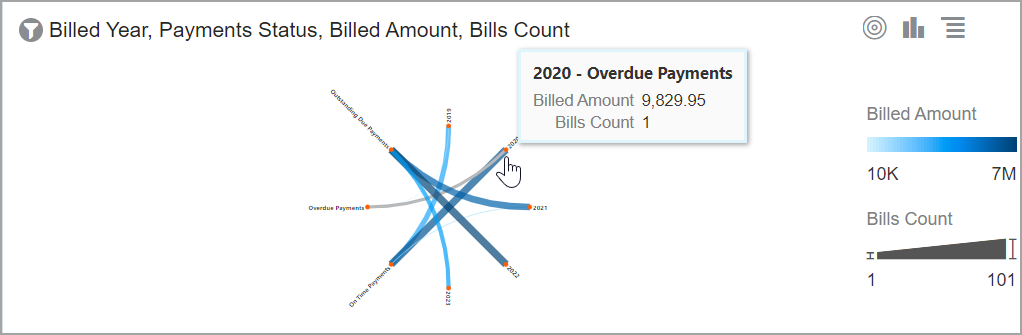

Interconexión de líneas dispuestas en una red circular para mostrar las relaciones entre el estado del pago, el importe facturado, el número de facturas y el año facturado. Al pasar el cursor por encima de una línea, se muestra información detallada de ese punto del gráfico. Red Circular El gráfico de red circular muestra las relaciones entre los diferentes elementos. Los elementos se muestran como nodos dispuestos en un patrón circular. Las líneas conectan los nodos para mostrar las interrelaciones. Este gráfico se utiliza a menudo para transmitir relaciones complejas entre varios elementos de un sistema.

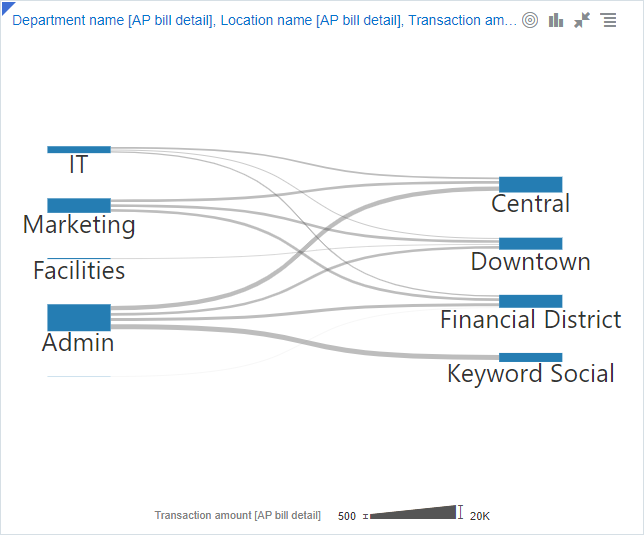

Líneas que conectan departamentos y ubicaciones, creando un flujo visual para las transacciones. Sankey Los diagramas de Sankey representan un flujo de un conjunto de valores a otro, con el ancho de las flechas proporcional al caudal. Este tipo de gráfico es útil para visualizar el flujo de dinero en los presupuestos, los flujos de materiales o energía y los desgloses de costes.
Porcentaje numérico del importe facturado por CYID frente a PYID. Teja Si solo tiene un valor que mostrar, mostrar ese valor puede ser un enfoque sensato y audaz para representar los datos. Se puede incluir una visualización de mosaico con una tabla adjunta.

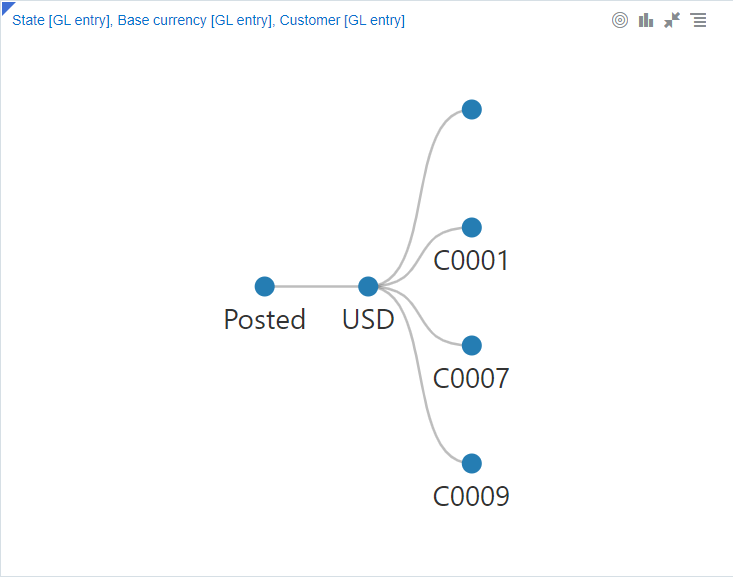

Líneas conectadas que representan la contabilización de un asiento del Libro Mayor en dólares estadounidenses y las conexiones de ramificación a cuatro clientes. Diagrama de árbol Los diagramas de árbol son útiles para analizar datos de diversas maneras. Estos diagramas también son útiles para desarrollar acciones para la solución o el plan. O bien, cuando se quiere ilustrar los pasos lógicos para lograr un objetivo.

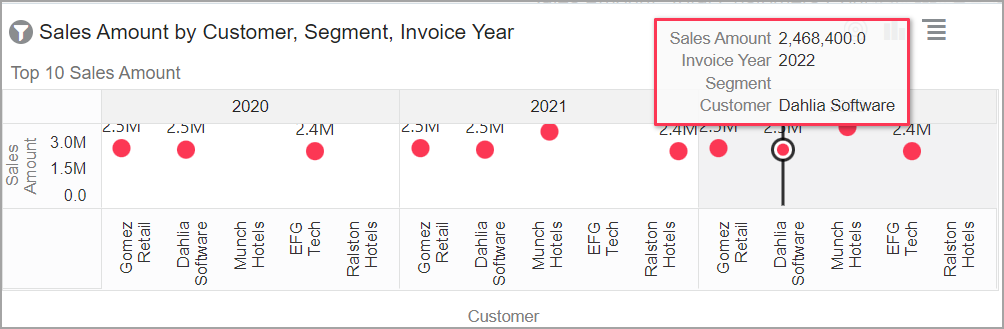

Ejemplo de visualización de categoría para Importe de ventas por cliente, segmento, año de factura. Los importes de ventas en millones se alinean en el eje Y. Los nombres de los clientes se alinean en el eje X a lo largo de la parte inferior con los años de factura en la parte superior. Categoría El gráfico de categorías muestra las series de categorías que normalmente se crean mediante muestreo cruzado, escalar y análisis de sectores. Las series de categorías tienen variables de categoría en lugar de una variable de tiempo. El eje X de un gráfico de categorías muestra las categorías de la serie.

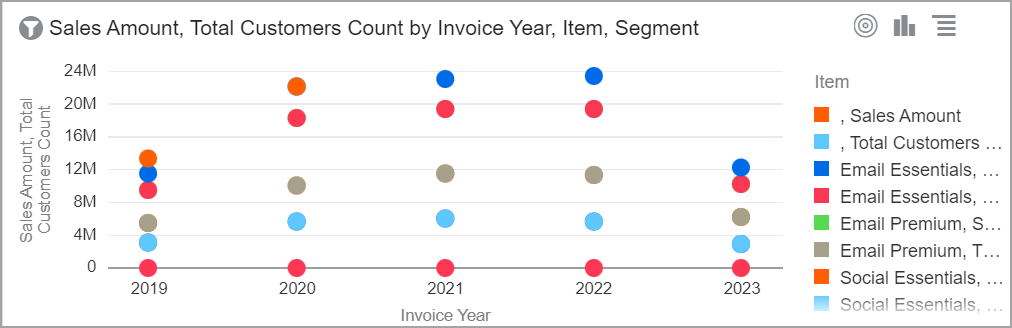

Una visualización de categorías apiladas para el importe de las ventas, el recuento total de clientes por año de factura, artículo y segmento. El importe de las ventas en millones se alinea en el eje Y. El año de factura se alinea en el eje X. A la derecha hay una leyenda codificada por colores para el cliente. Categoría apilada El gráfico de categorías apiladas muestra el total o el promedio de cada categoría. La altura representa el volumen de los valores numéricos.
La matriz de correlación requiere datos demográficos útiles para la categorización y la predicción. No es adecuado para datos contables. Matriz de corrélación La matriz de corrélación se utiliza para identificar los factores que contribuyen significativamente a un resultado final y compararlos con los que no lo hacen. Una correlación multivariante analiza combinaciones de factores, en lugar de un factor a la vez. Un uso significativo de una matriz de correlación es ayudar a predecir e impulsar un resultado final basado en los factores específicos que se consideran.

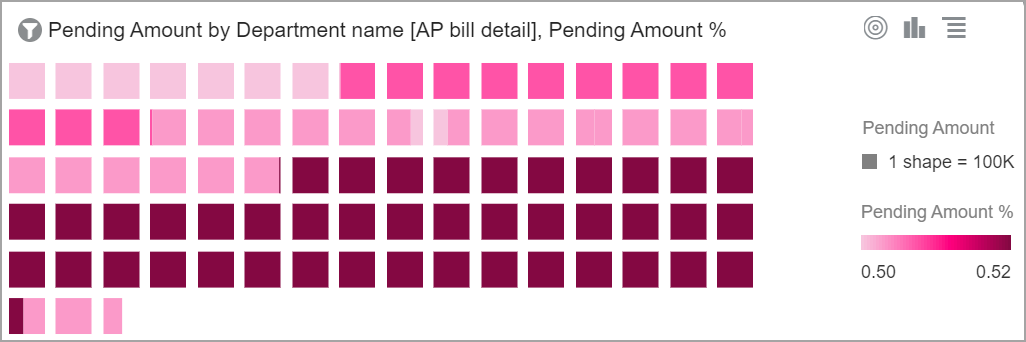

Los importes pendientes se muestran como filas de cuadrados de colores. Cada cuadrado equivale a 100 mil. Los porcentajes se muestran como valores de color, siendo el más claro 0,05 y el más oscuro 0,52. Picto El gráfico de pictos permite visualizar las diferencias de valores con imágenes o símbolos. Los gráficos de picto suelen utilizar una métrica y un atributo con un número reducido de valores. La leyenda del gráfico muestra cómo se corresponden los colores con los valores.
Un menú desplegable le permite seleccionar el año de vencimiento. Las selecciones se aplican a todas las visualizaciones del panel de control. Cuadro de lista El cuadro de lista ofrece la posibilidad de elegir uno o más elementos. Los elementos seleccionados se aplican como filtros a las visualizaciones del panel de control.

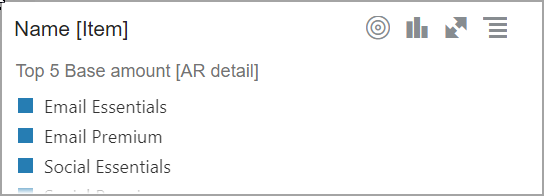

Los nombres de los artículos para los 5 importes principales de la base se muestran en una lista desplegable. Lista El gráfico de lista proporciona una lista simple de elementos de datos para el análisis.

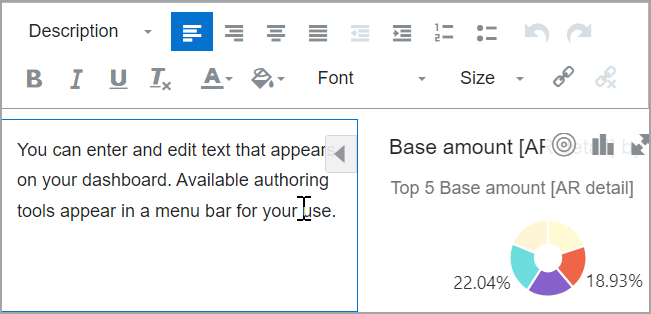

Cuadro de texto que permite introducir y editar el texto que aparece en el panel de control. Aparece una barra de menús con las herramientas de creación disponibles encima del cuadro de texto para su uso. Cuadro de texto Cuadro de texto: forma rectangular que se puede añadir a una visualización. Puede escribir texto en el cuadro, formatearlo y moverlo según sea necesario.

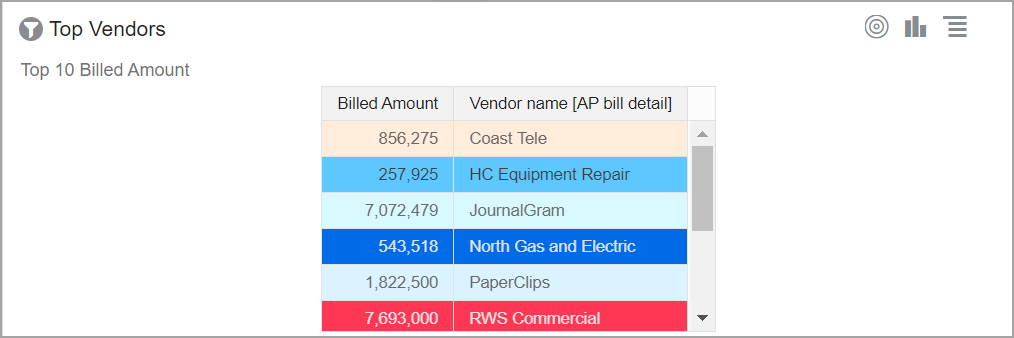

Una visualización de los principales proveedores con una tabla desplazable codificada por colores que muestra el importe facturado de cada proveedor por nombre. Tabla El gráfico de tabla organiza la información y los datos en un formato tabular desplazable. Puede organizar los datos de manera significativa para un análisis eficaz basado en datos.

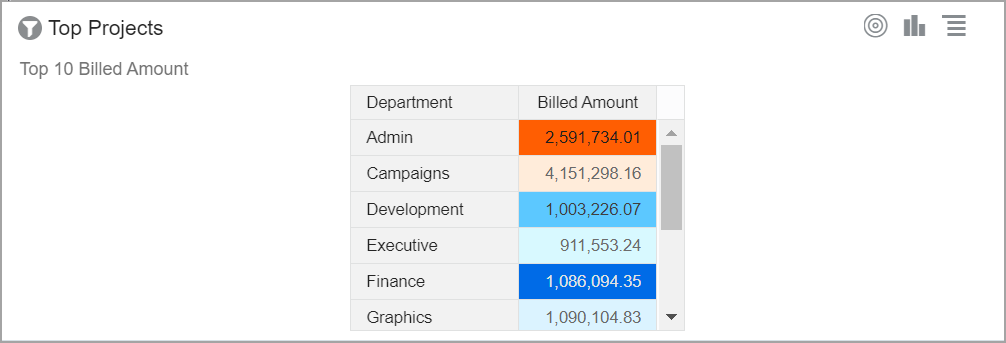

Una tabla dinámica de Proyectos principales con una lista de nombres de departamentos a la izquierda y el importe total facturado a la derecha. Pivot El gráfico dinámico agrega datos de resumen en forma de tabla dinámica desplazable. La visualización le permite ver comparaciones, patrones y tendencias en sus datos.
Imagen de marca de Sage Intacct. El icono rectangular muestra el contorno de un birrete de graduación encerrado en un marco del mismo color corporativo. Imagen Las imágenes le permiten transmitir mensajes visuales para su empresa y sus datos.
